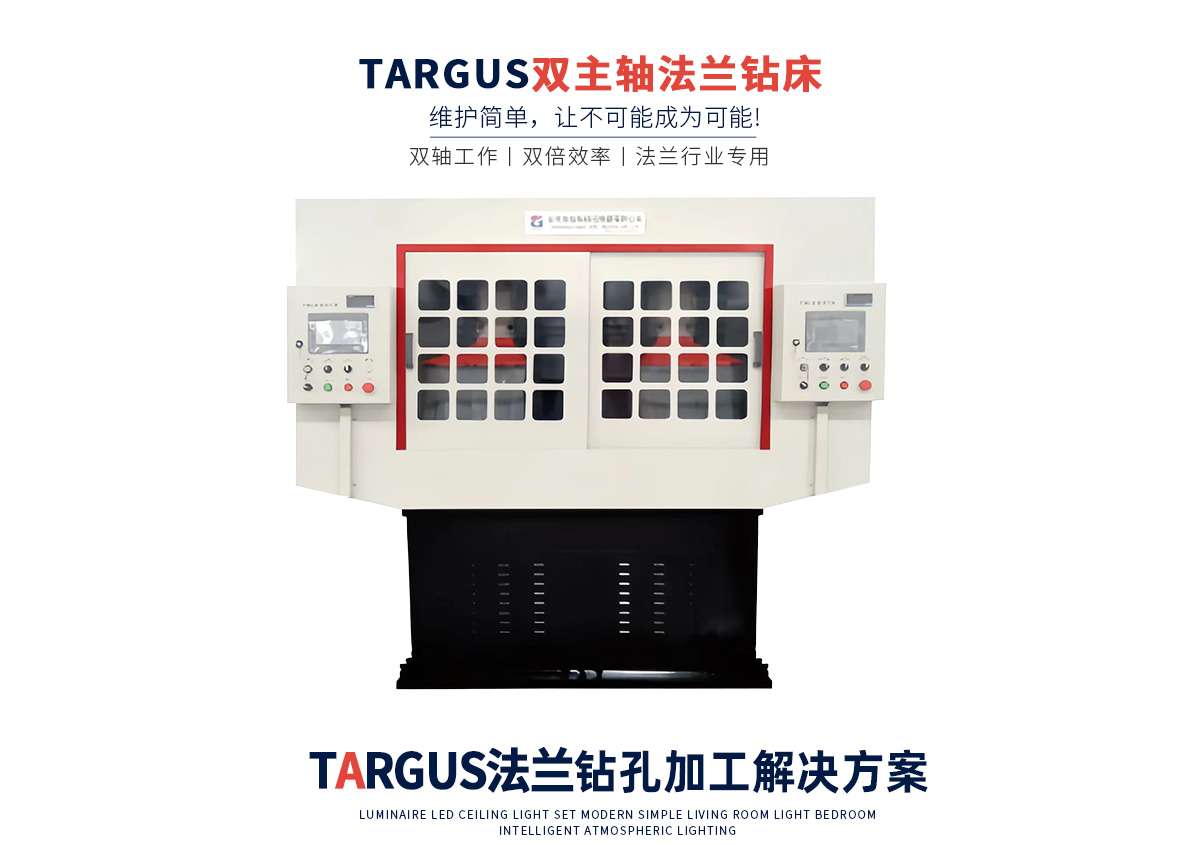

| 參 數 名 稱 | 項目/型號 | TDS350/2 | TDS500/2 |
| 加工范圍 | 工件尺寸 | φ100-350 | φ100-500 |
| 工作臺 | 工件夾緊方式 | 液壓自動夾緊 | 液壓自動夾緊 |
| 動力頭 | 數量 | 2 | 2 |
| 主軸錐孔 | BT40（帶扭矩過載保護） | BT40（帶扭矩過載保護） | |
| 最大鉆孔直徑 | Φ30 | Φ30 | |
| 最大加工厚度 | 50（孔深徑比≤12） | 50（孔深徑比≤12） | |
| 主軸轉速范圍（rpm/min） | 10-4500 | 10-4500 | |
| 主軸電機功率(KW) | 5.5 | 5.5 | |
| 工作臺旋轉（X軸） | 角度 | 360° | 360° |
| 最大圓周定位精度 | 0.1 | 0.1 | |
| 電機功率(KW) | 1.3 | 1.3 | |
| 動力頭移動（Y軸） | 行程 | 180 | 260 |
| 定位精度 | 0.05 | 0.05 | |
| 電機功率(KW) | 1 | 1 | |
| 主軸垂直進給（Z軸） | 行程 | 230 | 230 |
| 定位精度 | 0.05 | 0.05 | |
| 電機功率(KW) | 1 | 1 | |
| 排屑系統 | 排屑器形式 | 鏈板式 | 鏈板式 |
| 數量 | 1 | 1 | |
| 排屑速度（m/min） | 1 | 1 | |
| 排屑器電機功率(KW) | 0.75 | 0.75 | |
| 高壓內冷 | 壓力Mpa/流量L/min/功率KW | 2×1.5/40/2.2 | 2×1.5/40/2.2 |
| 液壓系統 | 壓力Mpa/流量L/min/功率KW | 7/30/3 | 7/30/3 |
| 電氣系統 | 數控系統 | 2套PLC控制 | 2套PLC控制 |
| 每套數控軸數 | 3+1 | 3+1 | |
| 功率與重量 | 總功率(KW) | 約35 | 約35 |
| 總重(T) | 約4.8 | 約7.5 | |
| 外形尺寸 | 長×寬×高 | 約2400×1800×2350 | 約2700×2000×2350 |
